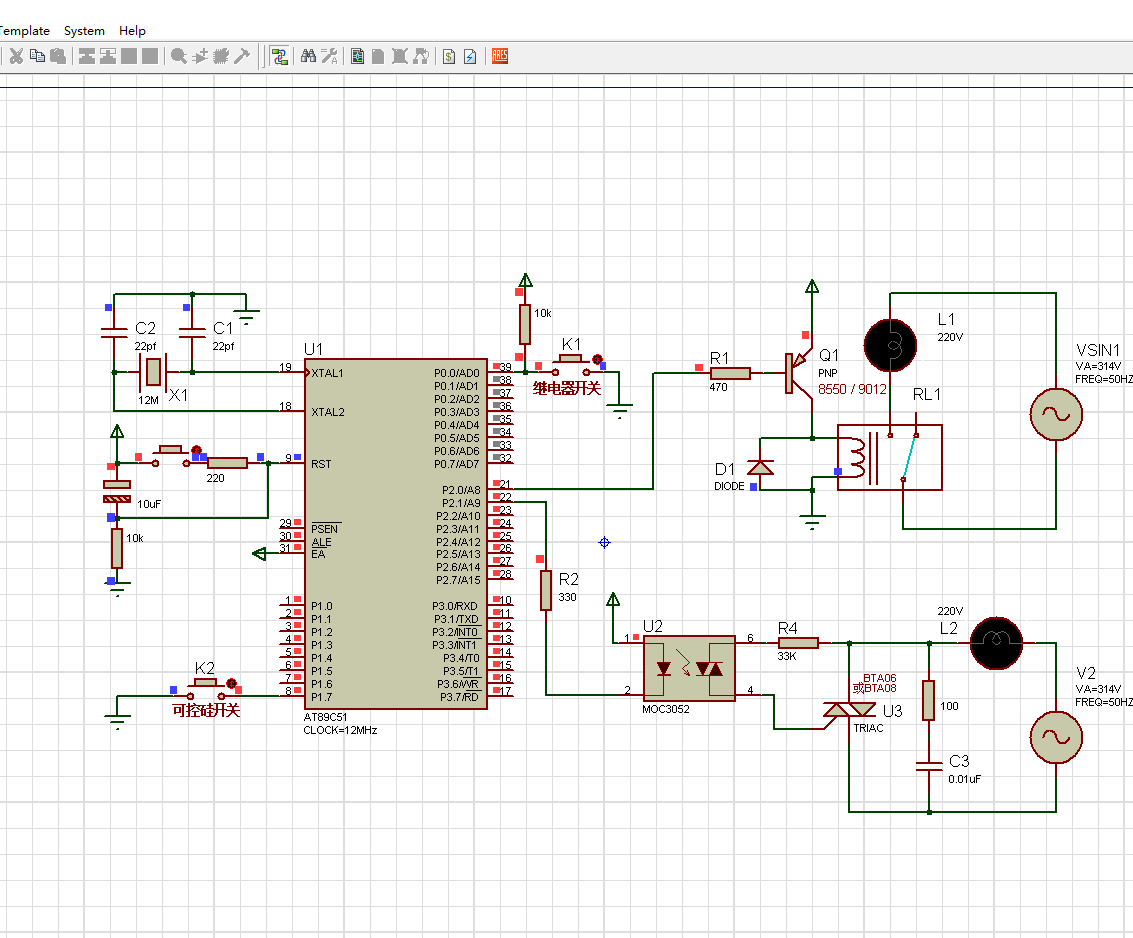

仿真电路原理图如下,包含完整的程序代码。
//-----------------------------------------------------------------// 名称: 继电器及双向可控硅控制照明设备//-----------------------------------------------------------------// 说明: K1/K2分别控制继电器与可控硅开关.////----------------------------------------------------------------- #include#define INT8U unsigned char#define INT16U unsigned intsbit K1 = P0 ^ 0;sbit K2 = P1 ^ 7;sbit RELAY = P2 ^ 0;sbit TRIAC = P2 ^ 1;void delay_ms( INT16U x ){ INT8U t; while ( x-- ) for ( t = 0; t < 120; t++ ) ;}void main(){ RELAY = 1; TRIAC = 1; while ( 1 ) { if ( K1 == 0 ) { delay_ms( 10 );
